Albertirsai szennyvíztisztító telep fejlesztése
Komplett technológiai és IT rendszer kialakítása
A PROJEKT CÉLJA:
Az Albertirsai Szennyvíztisztító Telepre érkező szennyvíz hidraulikai terhelése rendszeresen meghaladta a telep eredeti,
1 800 m³/nap kapacitását, miközben a lökésszerű terhelések és a csapadékos időszakok jelentős üzemviteli problémákat okoztak. A meglévő végátemelő 190 m³/h teljesítménye az utóülepítő megengedhető 108 m³/h hidraulikai terheléséhez képest túl nagy volt, ami iszapfelkavarodást és iszapelúszást, ezáltal a tisztítási hatékonyság romlását okozhatta.
A fejlesztés célja ezért a telepre érkező szennyvíz mennyiségi ingadozásainak kiegyenlítése, a biológiai tisztítás védelme és a telep üzembiztonságának növelése volt.

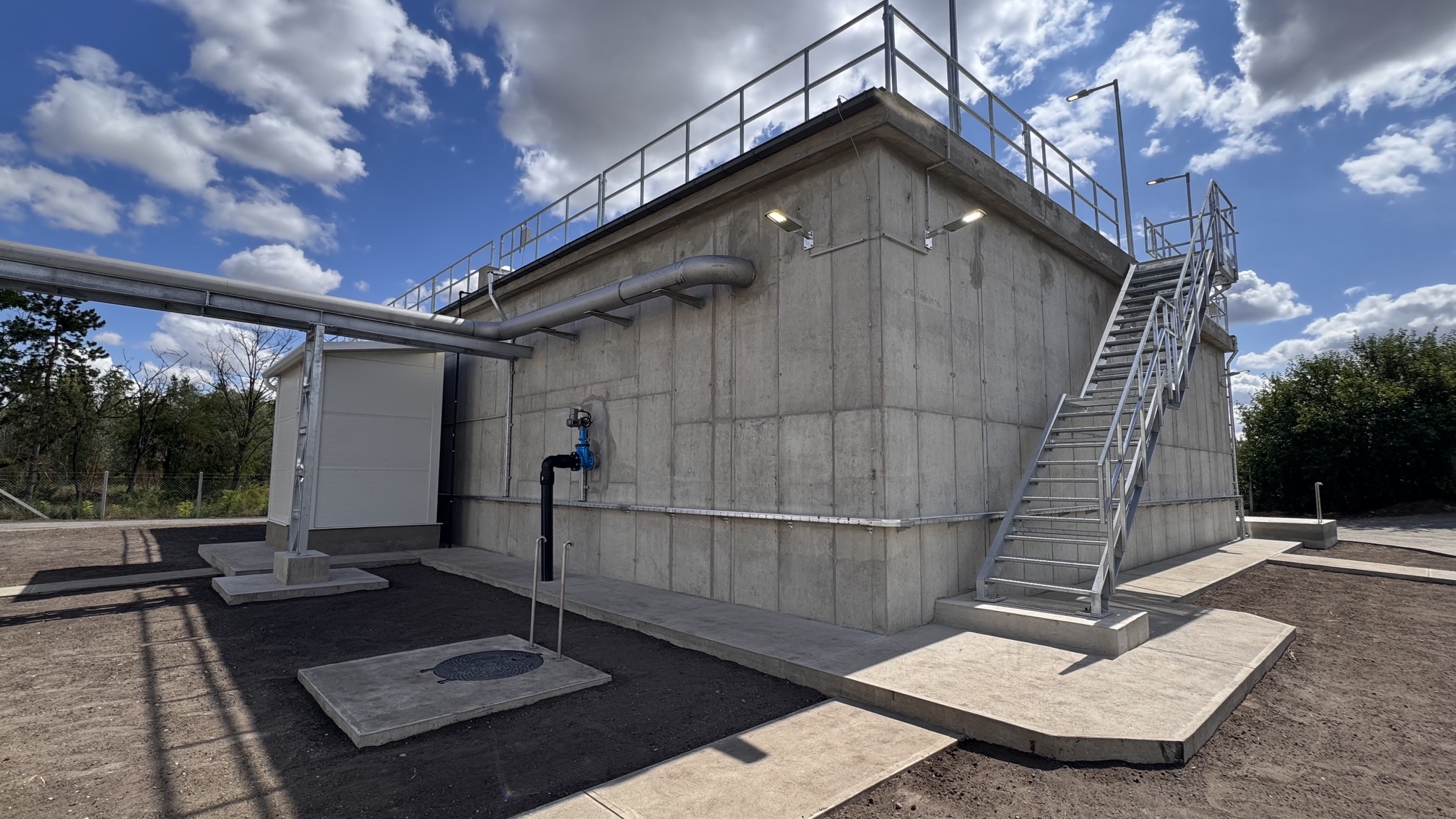

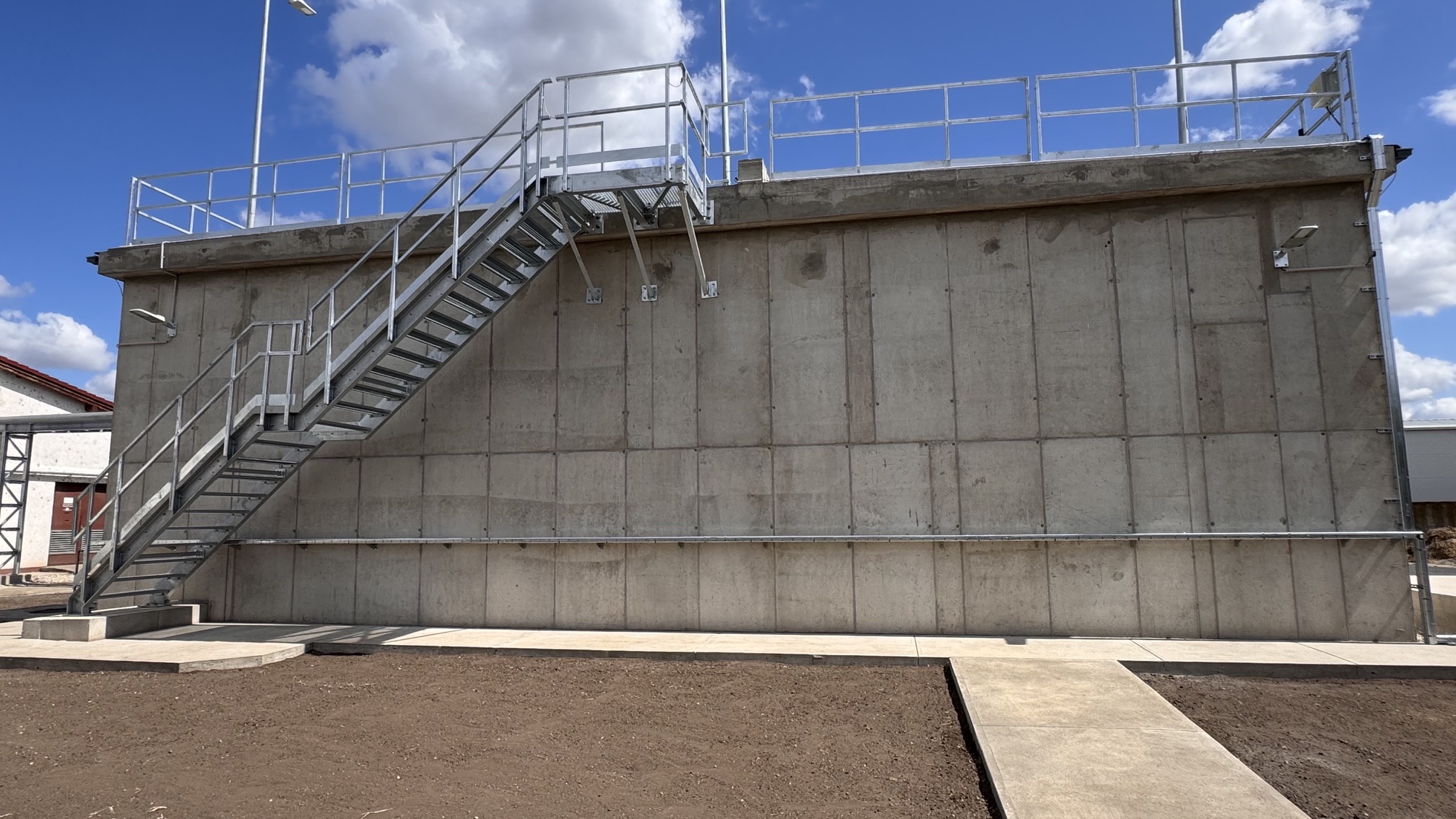

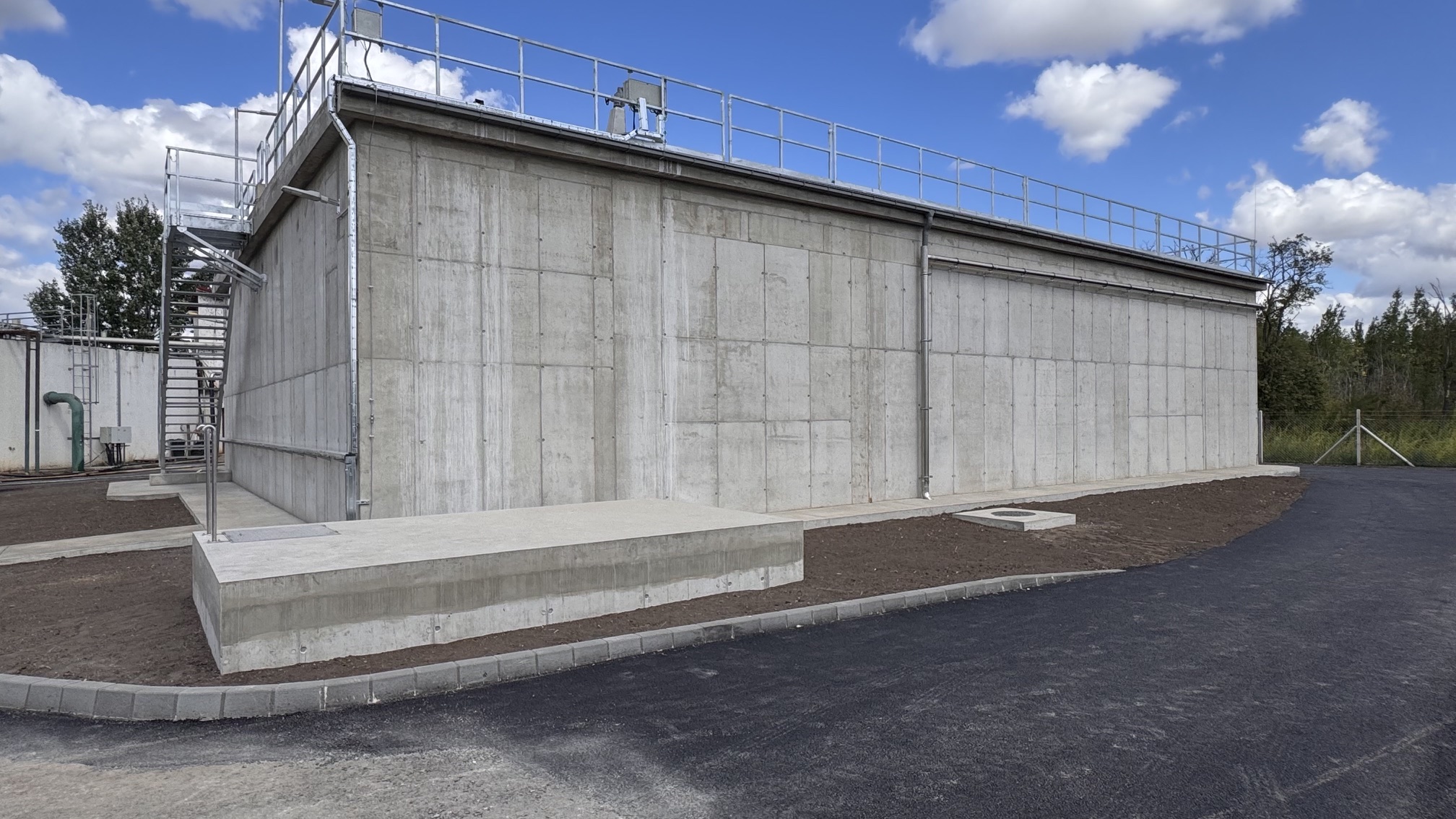

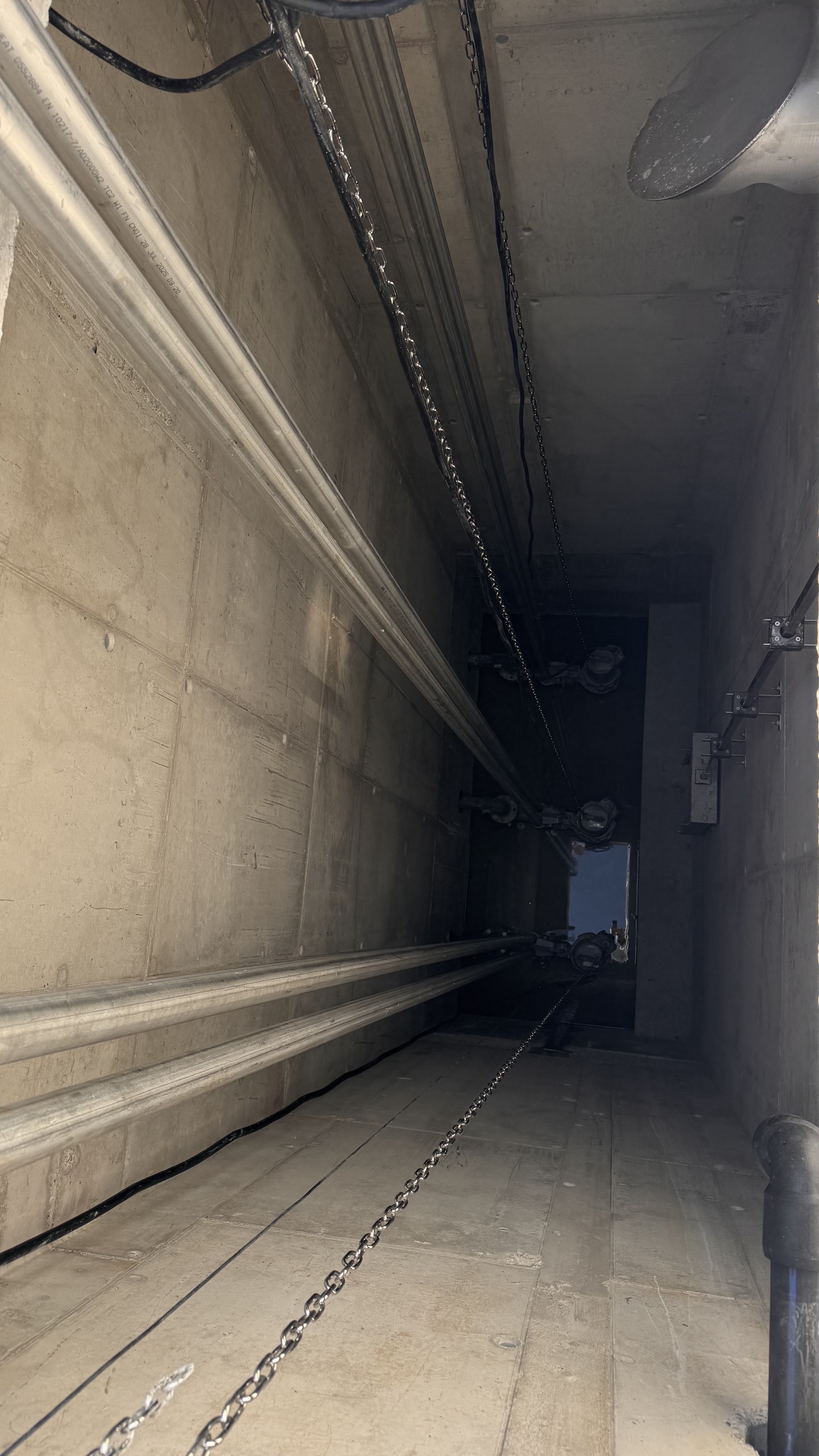

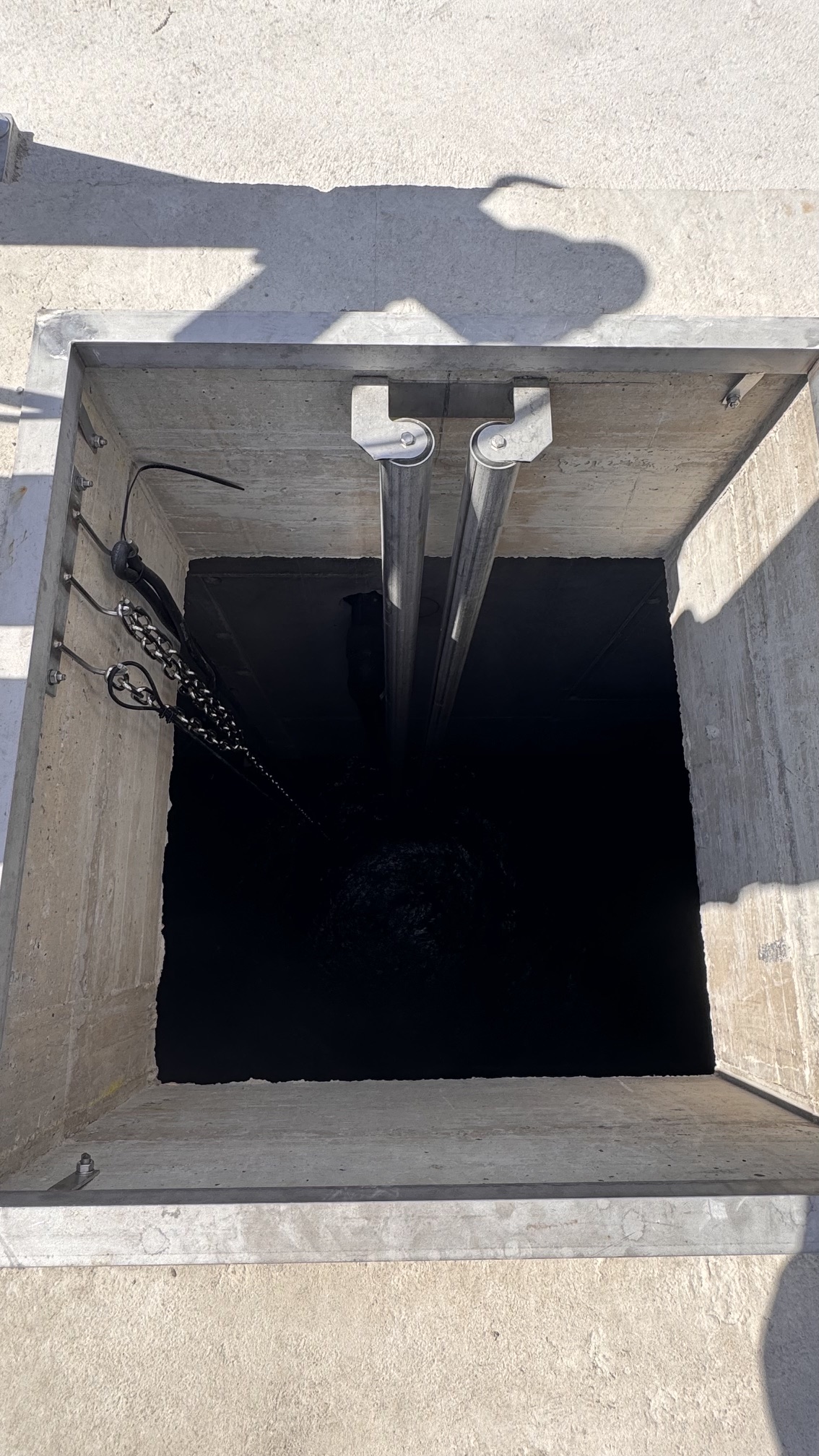

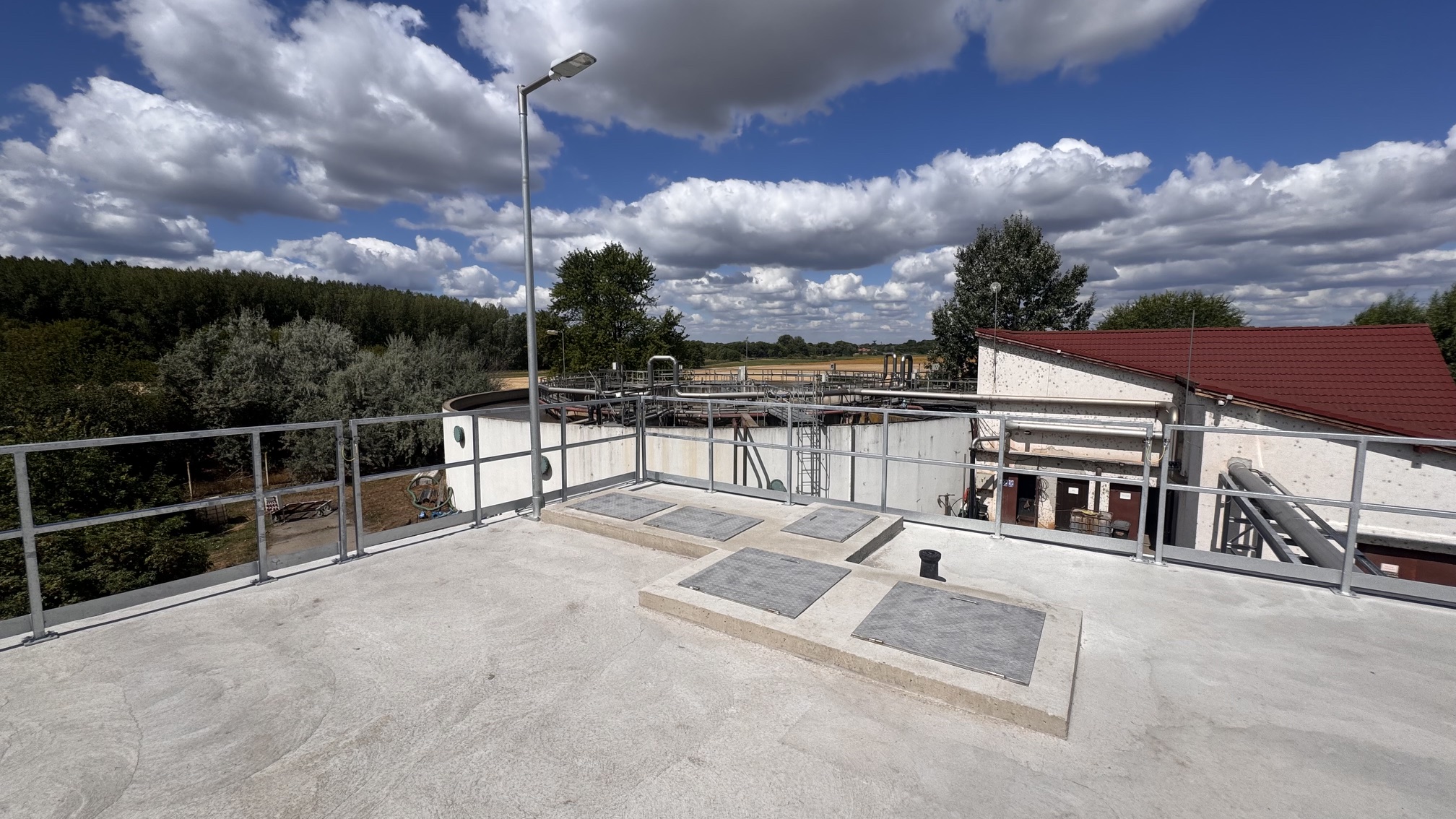

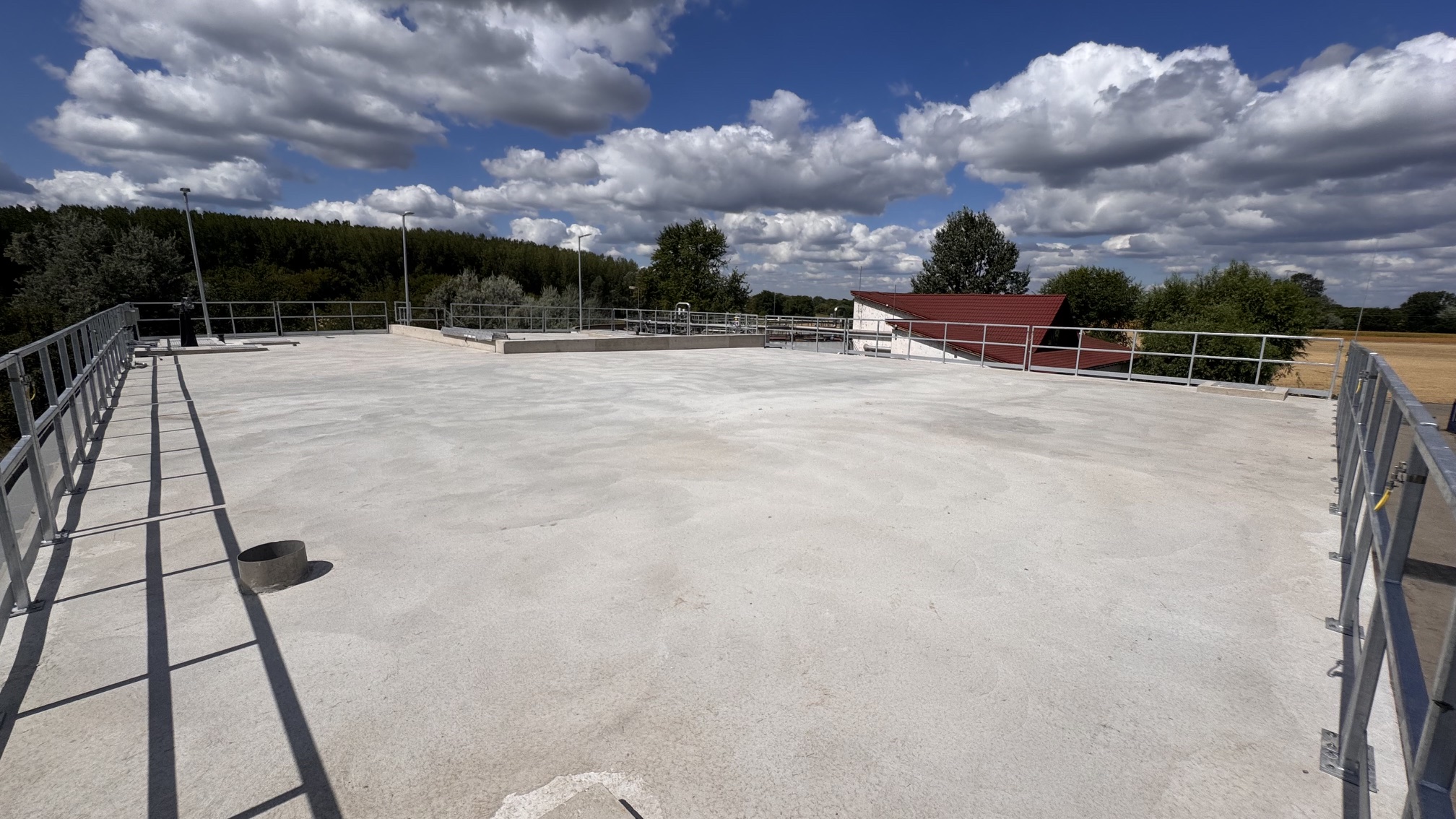

A beruházás központi eleme egy 150 m³-es puffertározó, amely elsősorban a szárazidei terhelésingadozásokat egyenlíti ki, valamint egy 1 000 m³-es haváriamedence, amely csapadékos időszakban képes a többletterhelés átmeneti befogadására. A rendszerhez új szennyvízátemelő is kapcsolódik, amely szabályozott módon továbbítja a szennyvizet a biológiai tisztítóegységek felé.
A szabályozás egyik lényeges eleme, hogy az átemelő szivattyúk teljesítménye több üzemállapotban változtatható. A rendszer 44, 79, 90 és maximum 108 m³/h szállítási kapacitással képes működni, így a telep pillanatnyi hidraulikai terheléséhez igazítható a szennyvíz feladása. A végleges paraméterek próbaüzem során finomhangolhatók.
Amennyiben a beérkező szennyvízmennyiség tartósan meghaladja az átemelő maximális kapacitását, először a 150 m³-es puffertározó telítődik, majd a többlet szennyvíz az 1 000 m³-es haváriamedencébe kerül. Ezzel a nagy hidraulikai csúcsok nem közvetlenül terhelik a biológiai tisztítást.
HAVÁRIAKEZELÉS ÉS LEVEGŐZTETÉS:

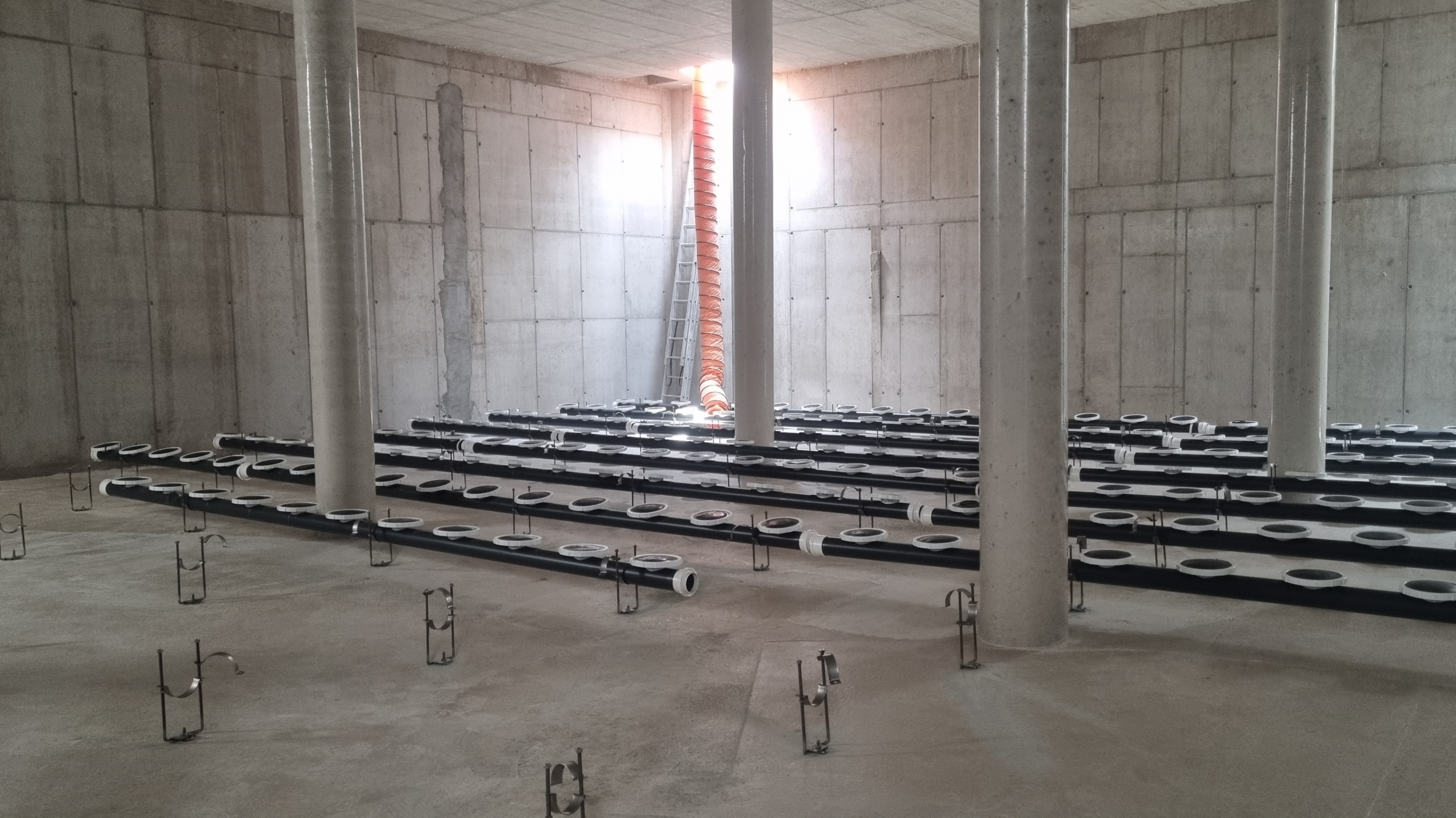

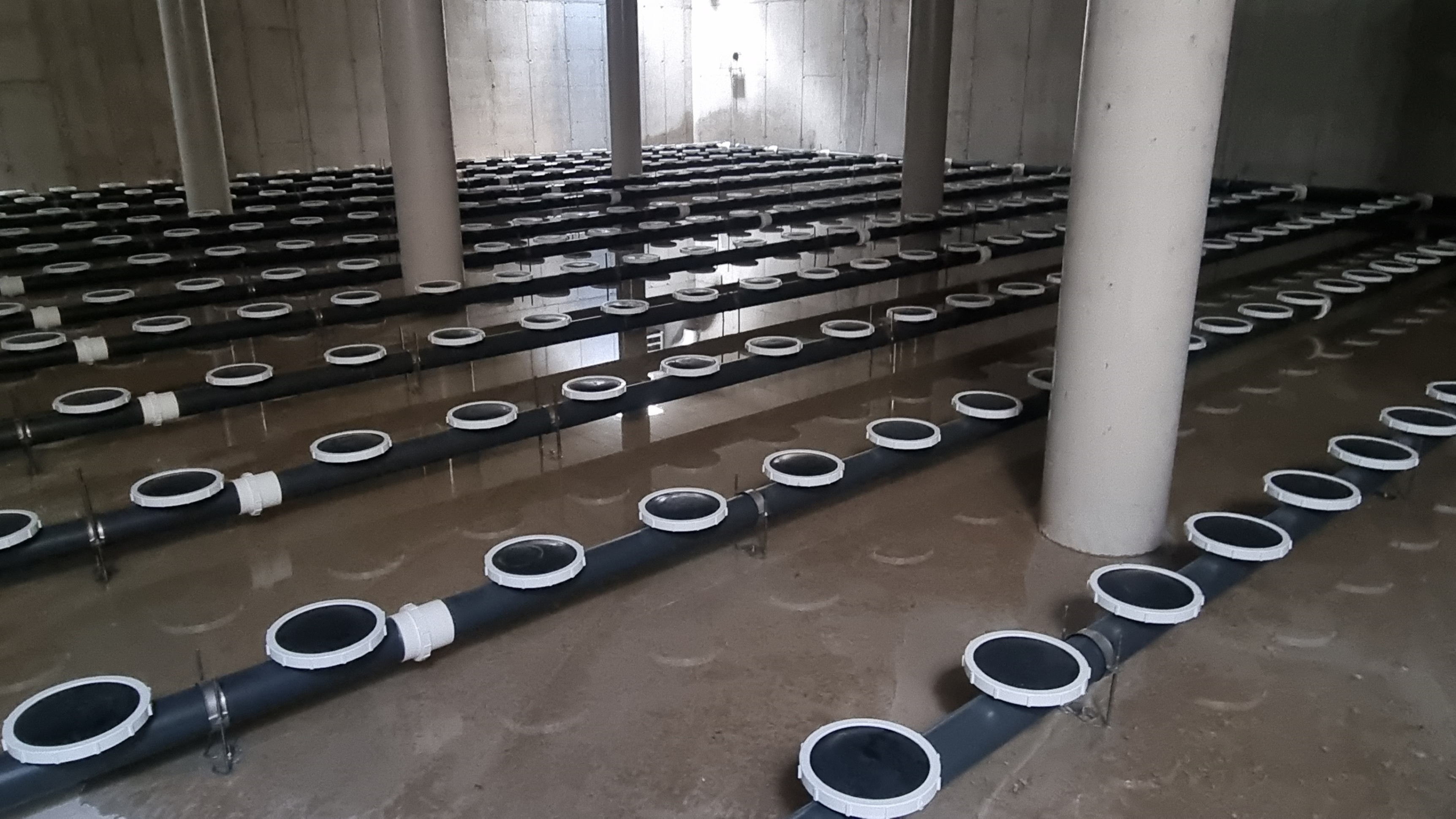

A haváriamedencébe kerülő nyers szennyvíz szeptikus állapotának elkerülése érdekében Flygt Sanitaire mélylevegőztető rendszer került kiépítésre, melynek szakaszos üzemeltetésével kerüljük el a nyers szennyvíz szeptikus állapotát és ez egyben technológiai szempontból számos üzemeltetési variációt tud biztosítani. A rendszer a meglévő tartalék fúvót használja, frekvenciaváltós üzemmel.

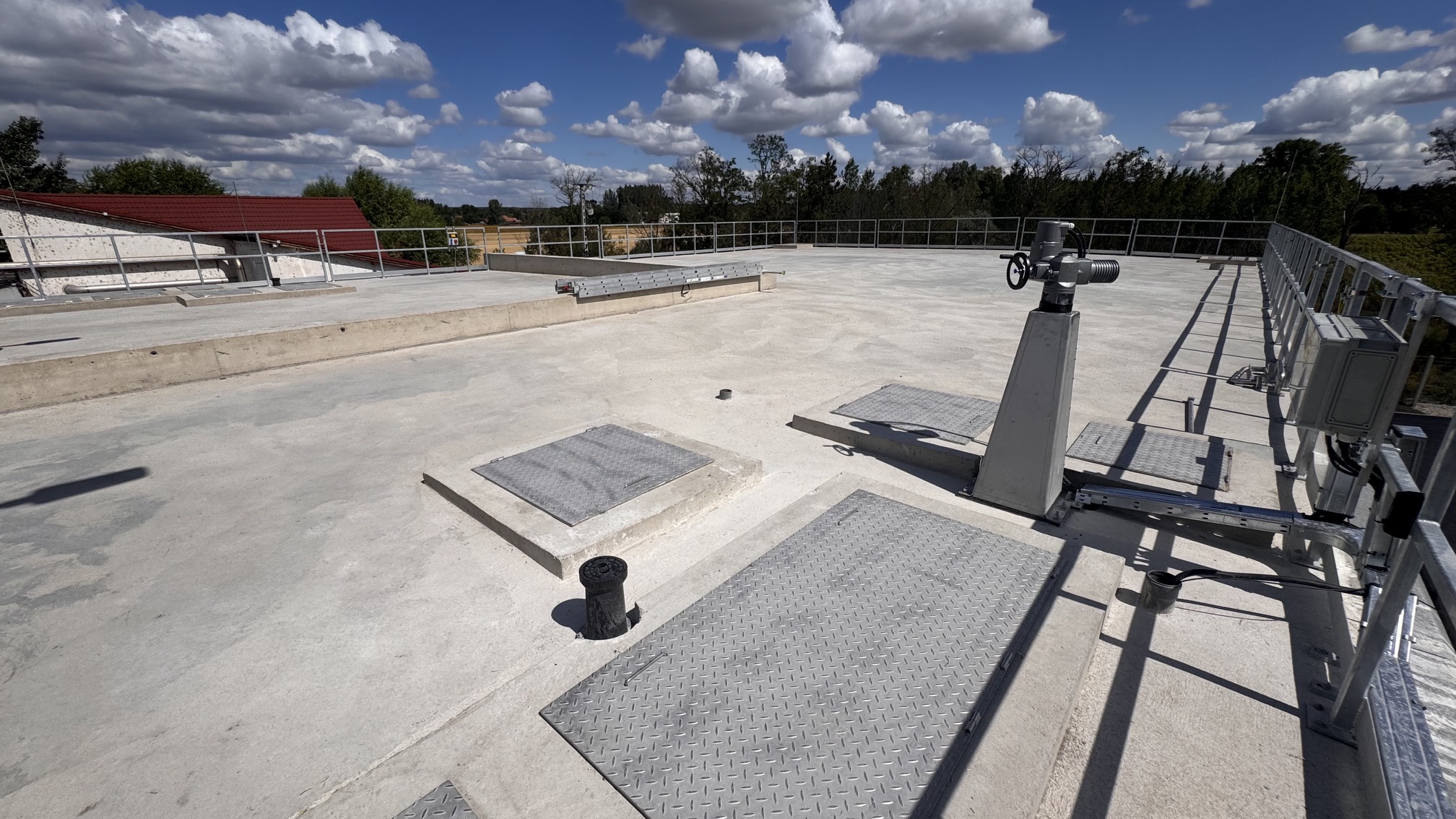

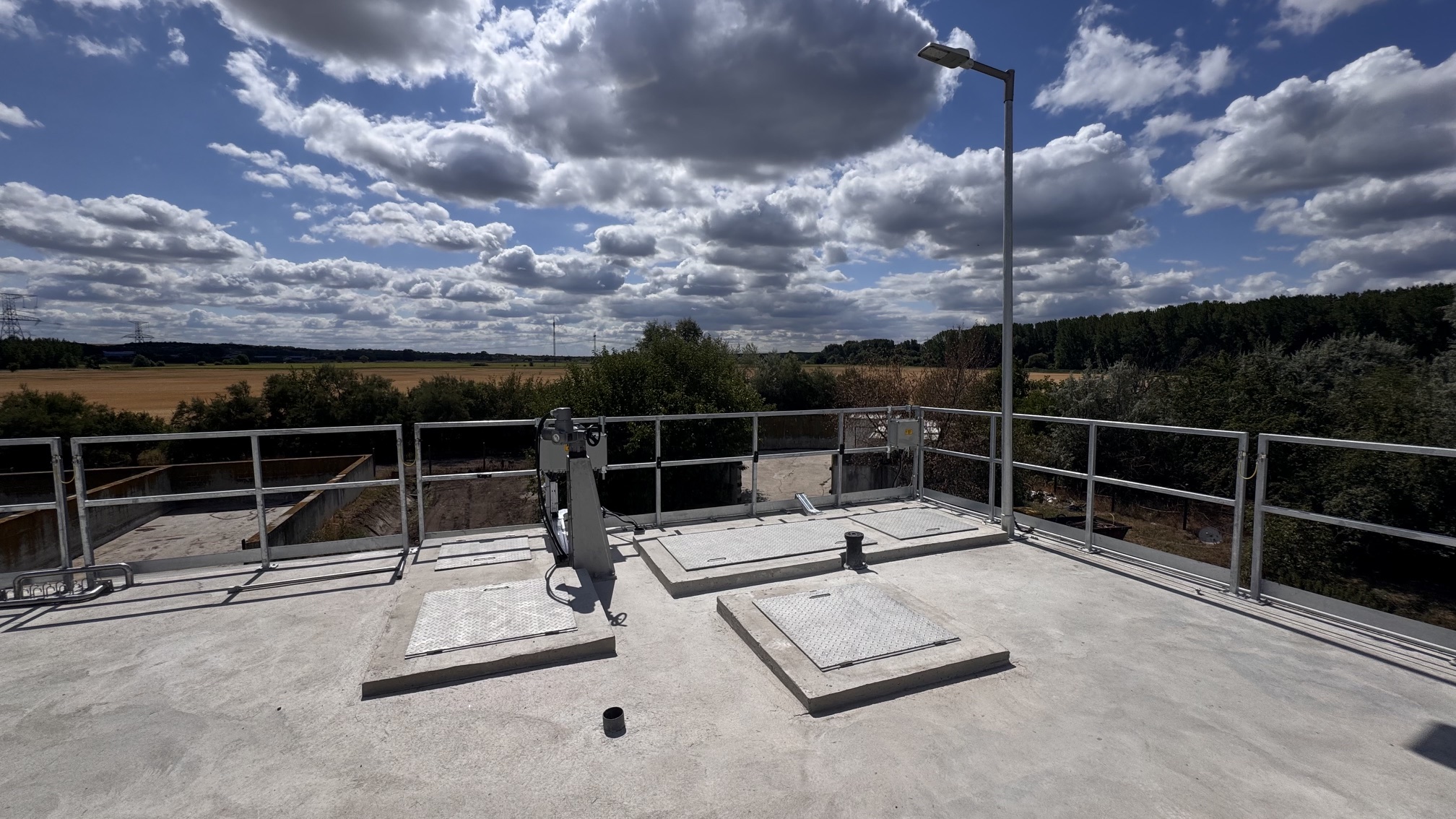

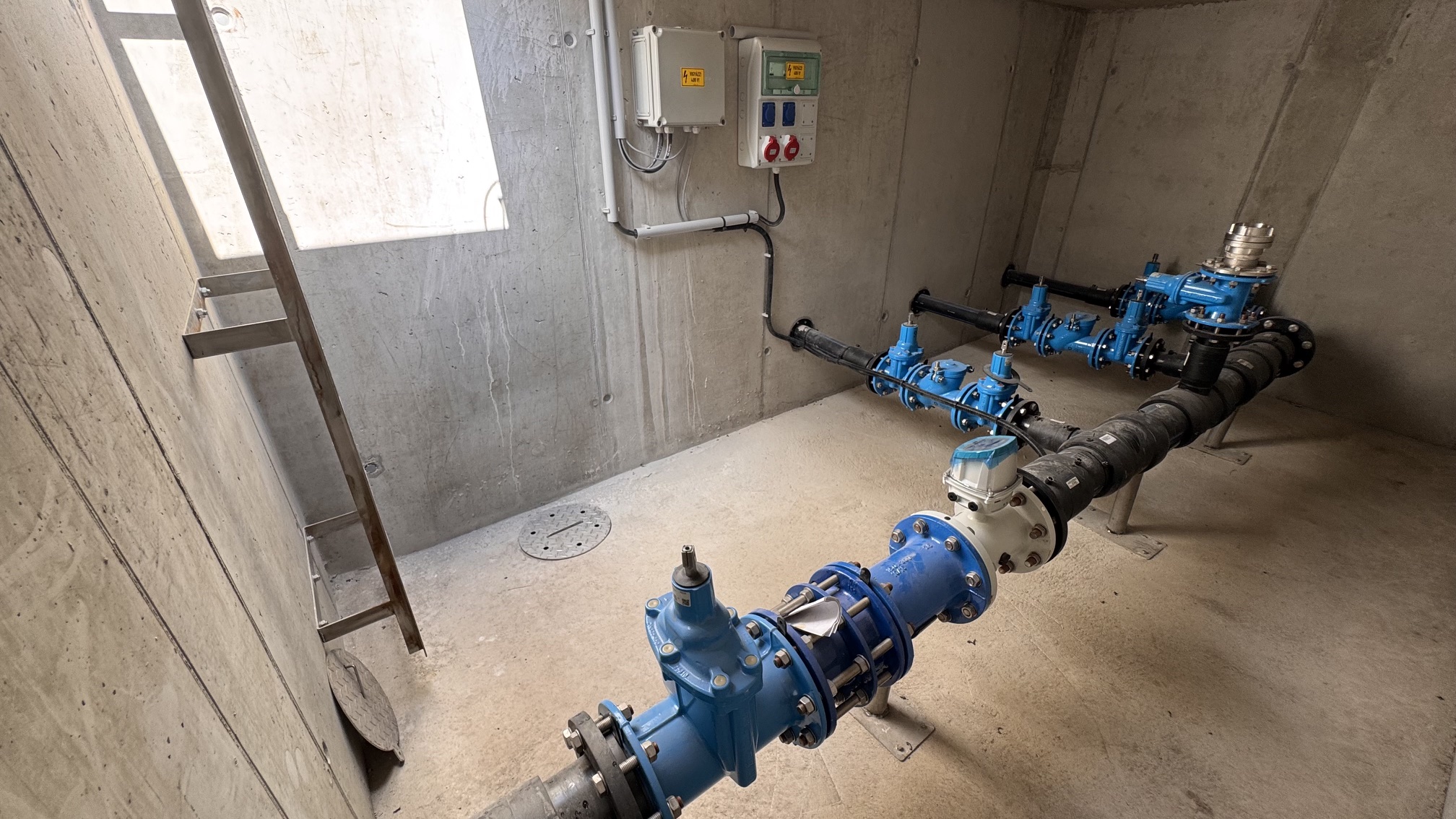

A rendszerhez motoros tolózárak, pillangószelepek, szintmérések és szivattyúk kapcsolódnak, így a különböző technológiai üzemállapotok nagyrészt automatizáltan kezelhetők.

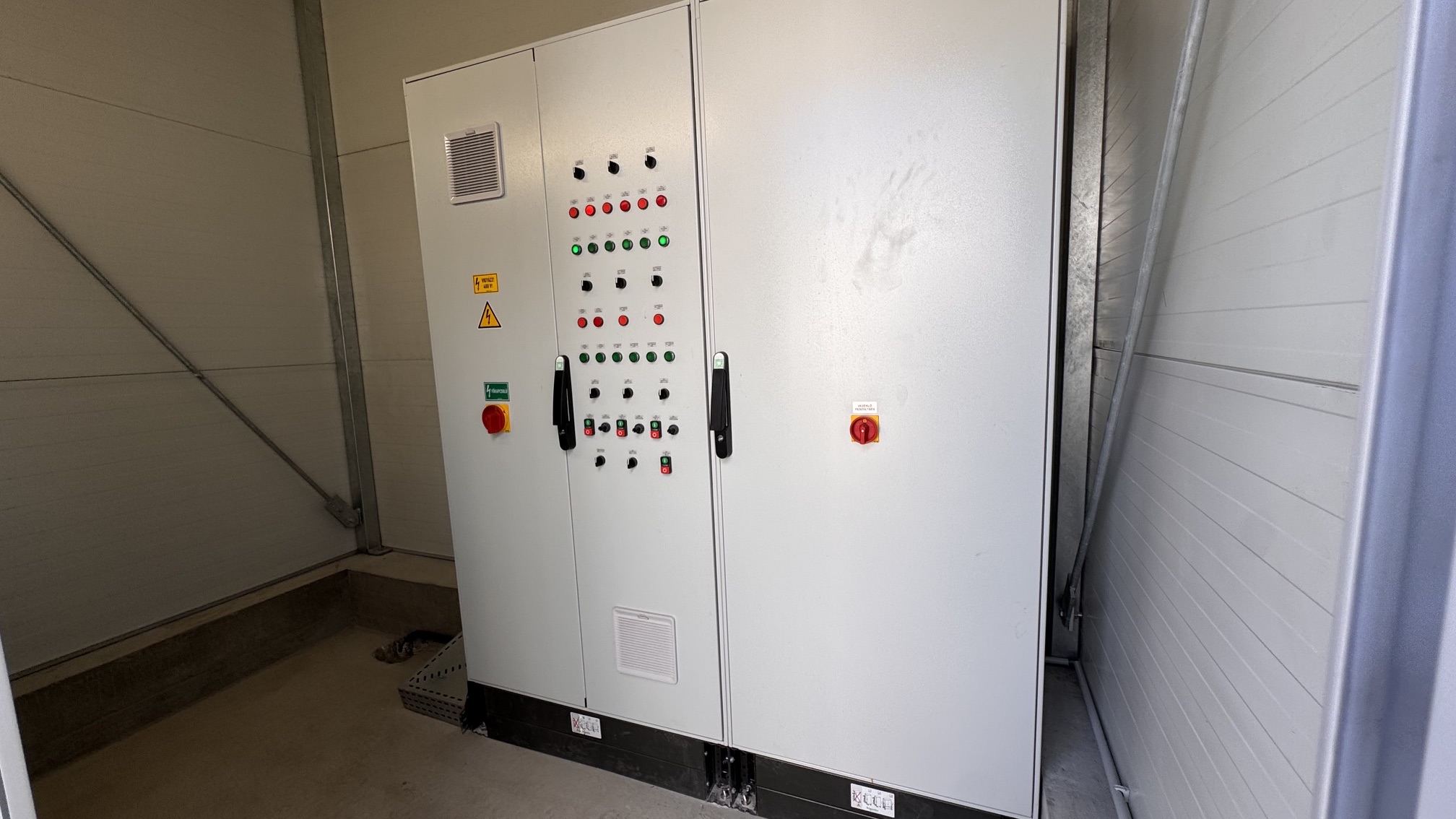

A fejlesztéshez új elosztó- és vezérlőszekrény, új kábelhálózat, csatlakozódobozok és PLC-alapú folyamatirányítás létesül. Az új PLC rendszert a meglévő telepi megjelenítő rendszerbe integrálják, kialakítása pedig lehetővé teszi a későbbi technológiai bővítéseket is.
VILLAMOS ÉS IT RENDSZER:
A rendszer tervezett beépített villamos teljesítménye 39 kW, az egyidejű teljesítményigény mintegy 23 kW. A villamos rendszer többek között az átemelő szivattyúkat, áttápláló és zsomp szivattyút, motoros tolózárakat és pillangószelepeket, világítást és vezérlést szolgálja ki.
A folyamatirányítás önálló, Siemens ET200-SP PLC-re épül, Ethernet-kapcsolattal csatlakozik a meglévő telepi felügyeleti rendszerhez. A kezelők így központilag ellenőrizhetik a rendszer állapotát és elvégezhetik a szükséges beavatkozásokat.
A rendszer üzemállapotokat, hibajelzéseket, medenceszinteket, üzemórákat és kapcsolási számokat is kezel, illetve historikus adatokat képes gyűjteni. A vezérlés szünetmentes működését akkumulátoros DC UPS is támogatja.
FELADATUNK A PROJEKTBEN:
A projekt során Társaságunk a technológiai gépészeti és irányítástechnikai munkarészek kivitelezéséért felelt.
Feladataink közé tartozott többek között:
- technológiai gépészet kivitelezése,

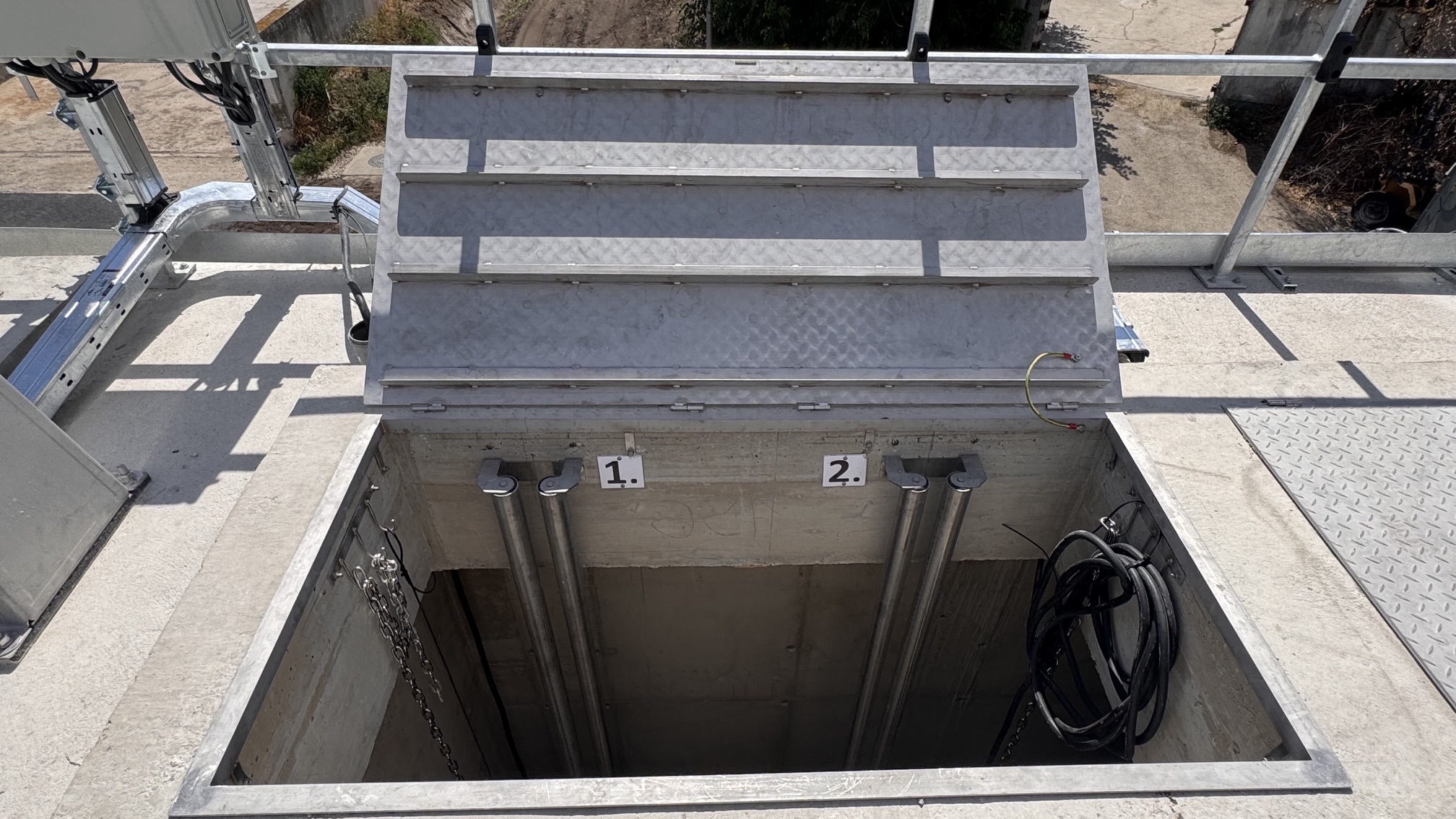

- szivattyúk és gépészeti berendezések telepítése,

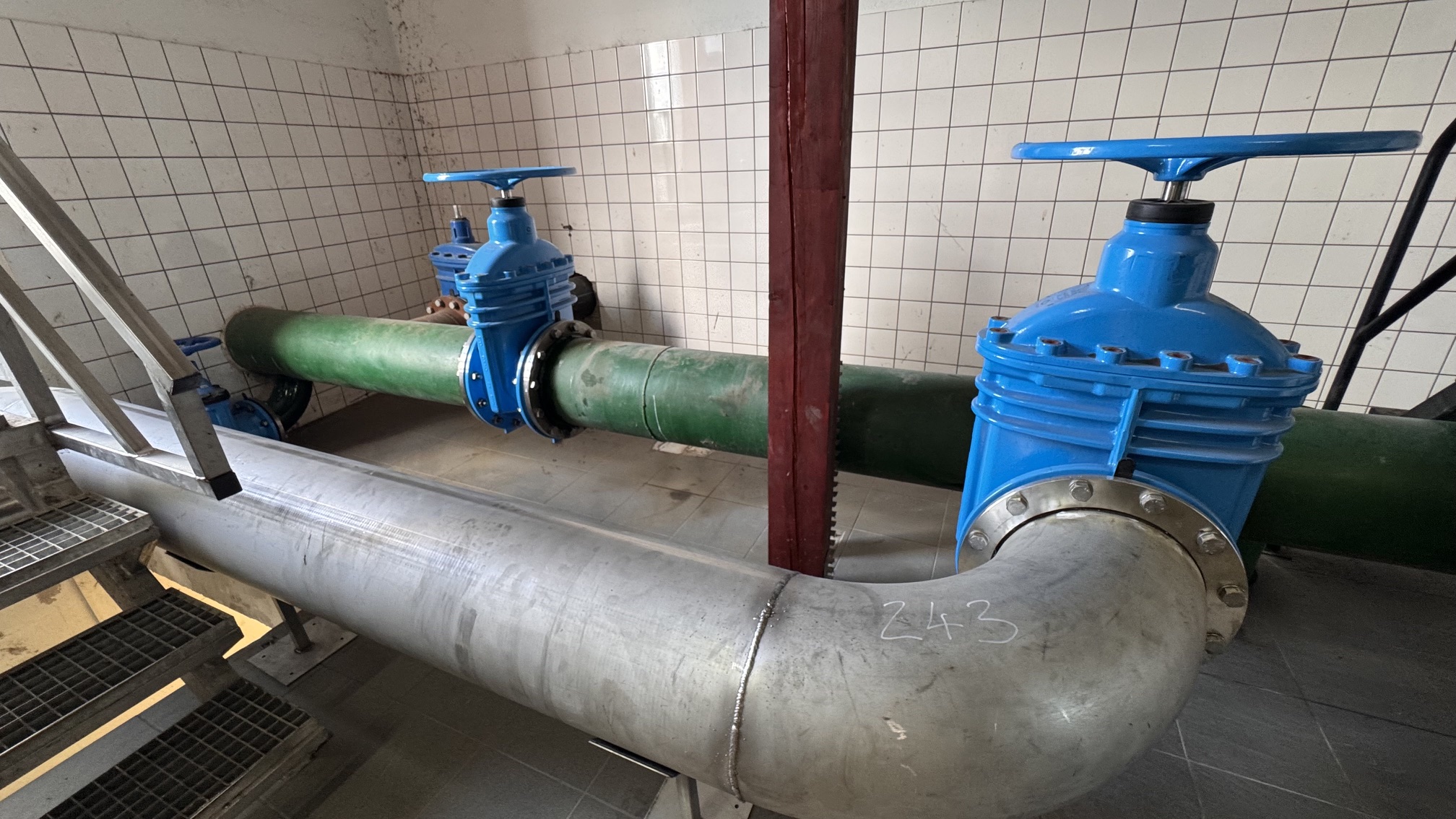

- technológiai csővezetékek és szerelvények beépítése,
- motoros tolózárak és pillangószelepek telepítése,
- levegőztető rendszer kialakítása,
- villamos energiaellátás kiépítése,
- PLC-alapú irányítástechnika és automatika kivitelezése,
- SCADA rendszerhez történő integráció,
- rendszerbeállítás és próbaüzem támogatása.
A vasbeton műtárgyak és egyéb magasépítési munkák kivitelezését a projekt fővállalkozója végezte.
A BERUHÁZÁS EREDMÉNYE:
A fejlesztéssel egy komplex, automatizált hidraulikai kiegyenlítő és haváriakezelő rendszer jön létre, amely:
- csökkenti a szennyvíztisztító telep hidraulikai csúcsterheléseit,
- védi a biológiai tisztítási technológiát és az utóülepítőt,
- csapadékos időszakban jelentős, akár 1 000 m³-es többletterhelés átmeneti tárolását biztosítja,
- szabályozott szennyvízfeladást tesz lehetővé,
- automatizált üzemet és központi folyamatfelügyeletet biztosít,
- növeli a telep üzembiztonságát és kezelhetőségét,
- valamint előkészíti a rendszert a későbbi technológiai fejlesztésekre.
