Bácsvíz Zrt. – I. számú vízműtelep 660 KVA aggergátor csatlakozás kiépítése
Társaságunk közreműködésével valósult meg a BÁCSVÍZ Zrt. kecskeméti I. számú vízműtelepének új dízel aggregátoros energiaellátási rendszeréhez kapcsolódó irányítástechnikai kivitelezés.
A projekt célja az volt, hogy áramszünet esetén a vízmű villamosenergia-ellátása automatikusan, emberi beavatkozás nélkül biztosítható legyen. Ennek érdekében egy korszerű PLC alapú vezérlőrendszer került kialakításra, amely automatikusan vezérli az aggregátor indítását, a megszakítók kapcsolását, valamint a hálózat biztonságos leválasztását és visszakapcsolását.
A KIVITELEZÉS FŐBB ELEMEI:
- Siemens S7-1200 G2 PLC alapú irányítástechnikai rendszer kiépítése
- 7″-os érintőképernyős helyi kezelőfelület kialakítása

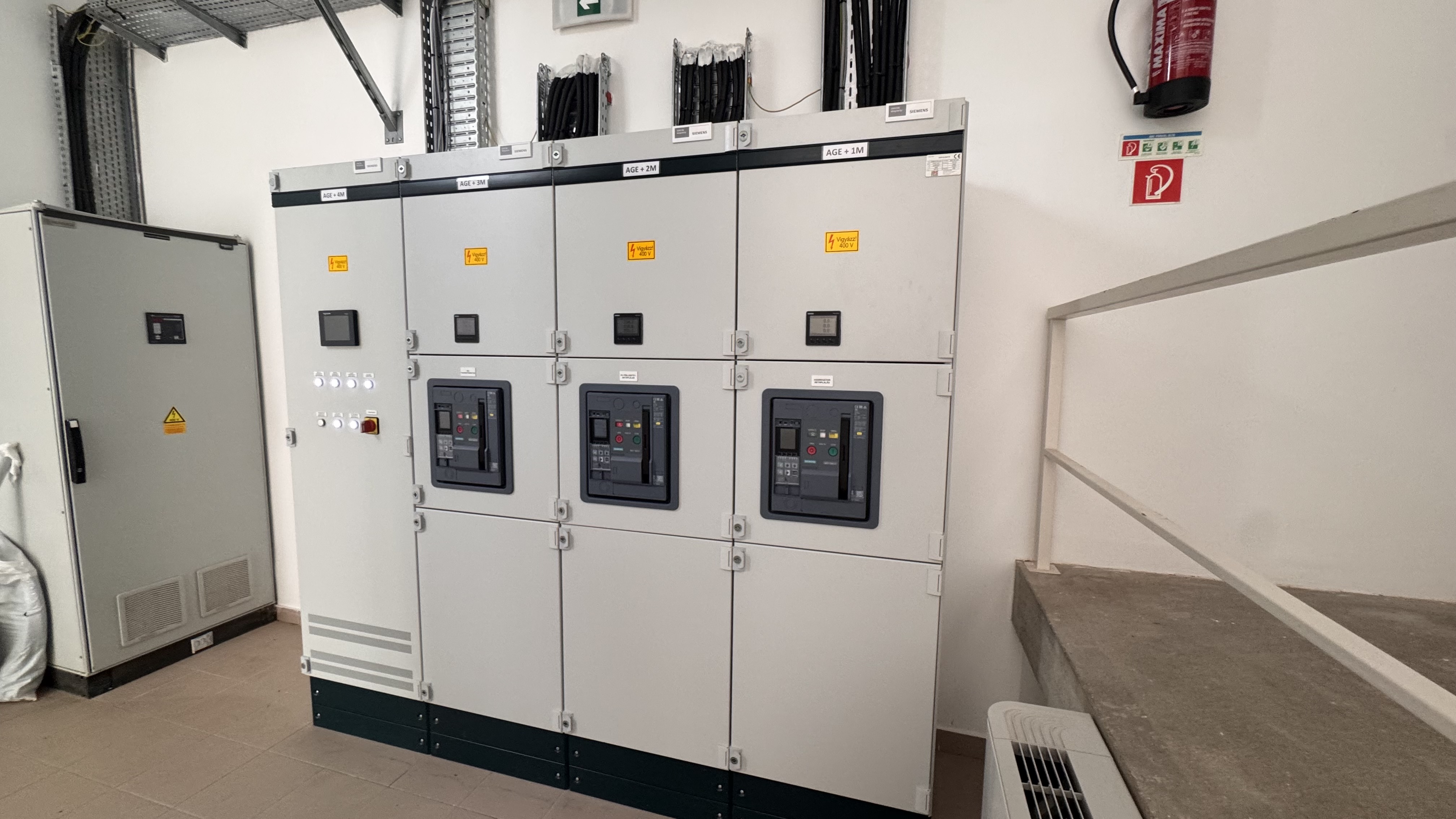

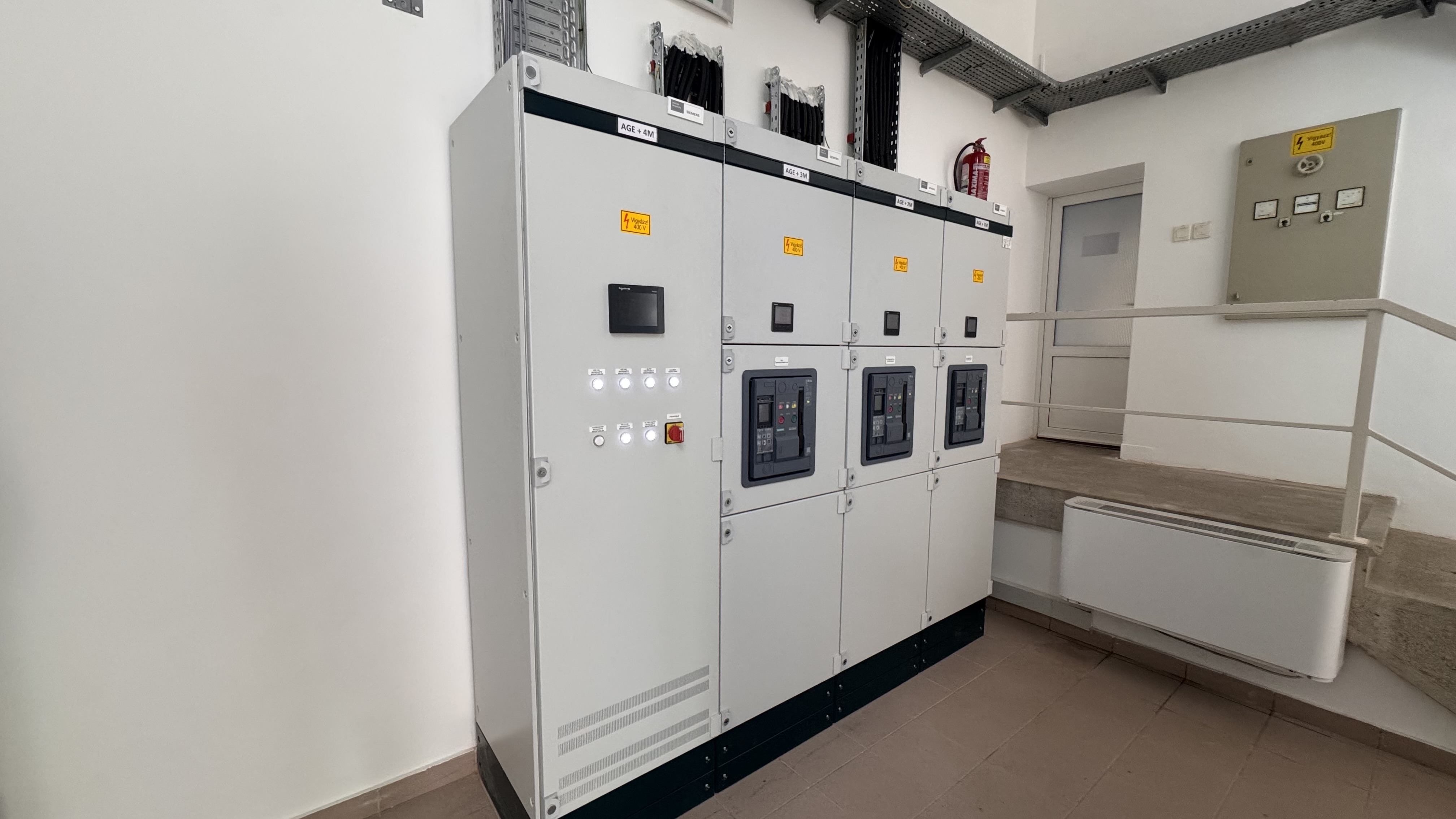

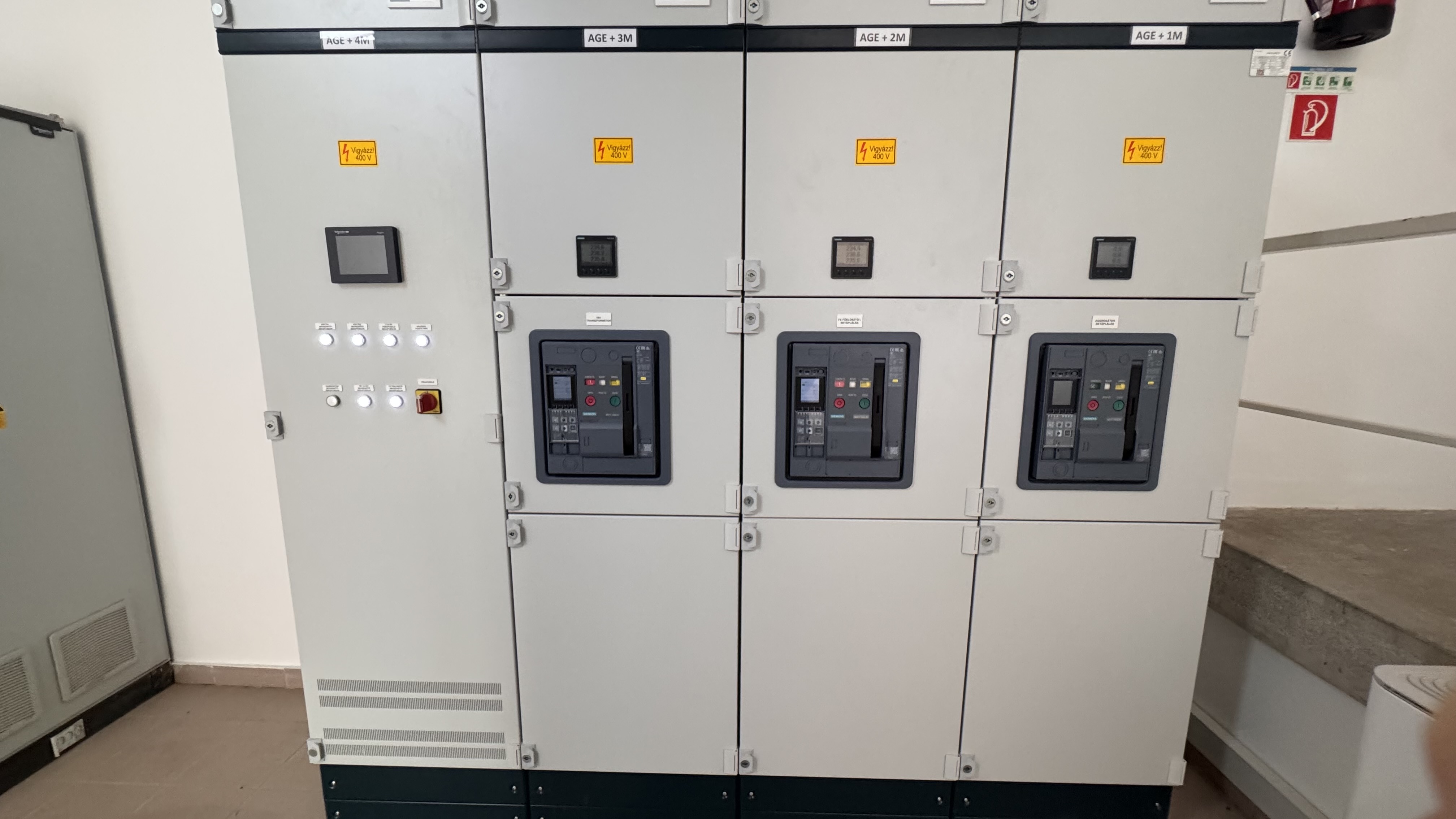

- 6 db közép- és kisfeszültségű megszakító vezérlésének megvalósítása

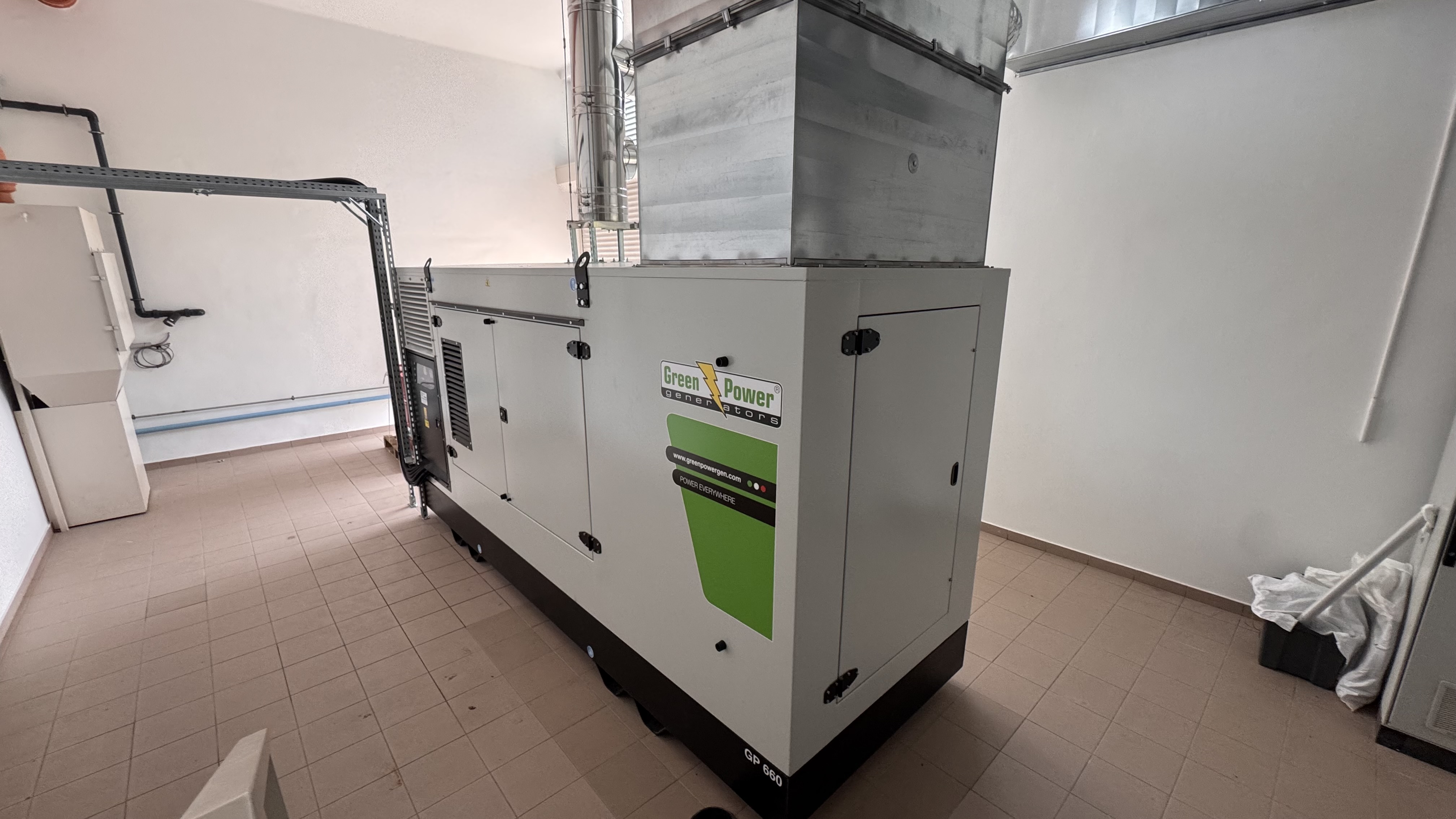

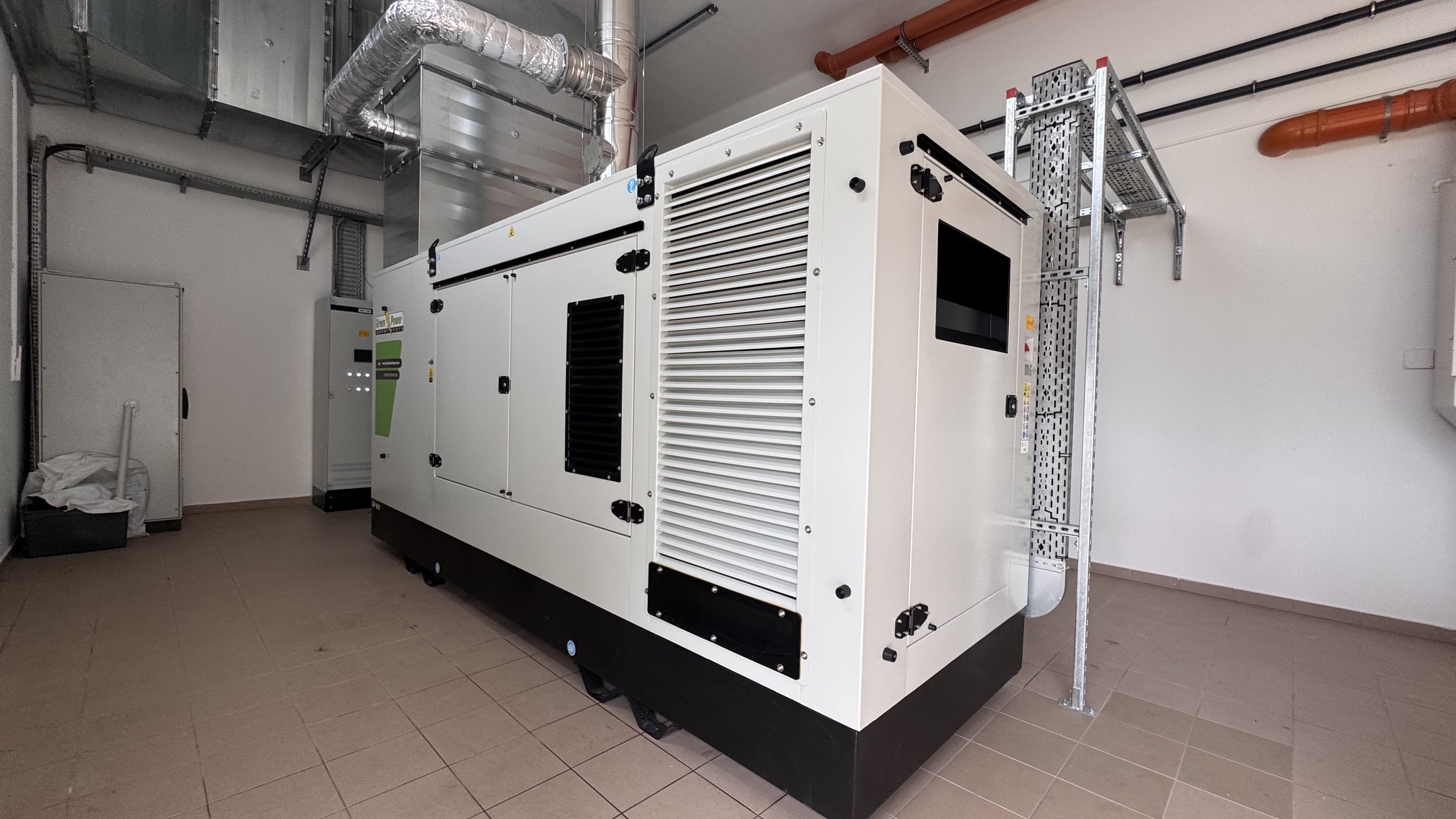

- Dízel aggregátor automatikus indításának és leállításának integrálása
- Ethernet alapú kommunikáció kialakítása a központi SCADA rendszerrel
- RS485 kommunikáció kiépítése az aggregátor vezérlője felé
- Modbus TCP alapú fogyasztásmérési rendszer integrálása
- Szünetmentes tápellátás biztosítása a vezérlőrendszer számára
- Teljes irányítástechnikai kábelezés, jelölés és üzembe helyezés.
Az elkészült rendszer biztosítja, hogy hálózati feszültségkimaradás esetén a vízmű energiaellátása automatikusan átkapcsoljon aggregátoros üzemre, majd a hálózati betáplálás helyreállását követően biztonságosan visszaálljon normál üzemre.

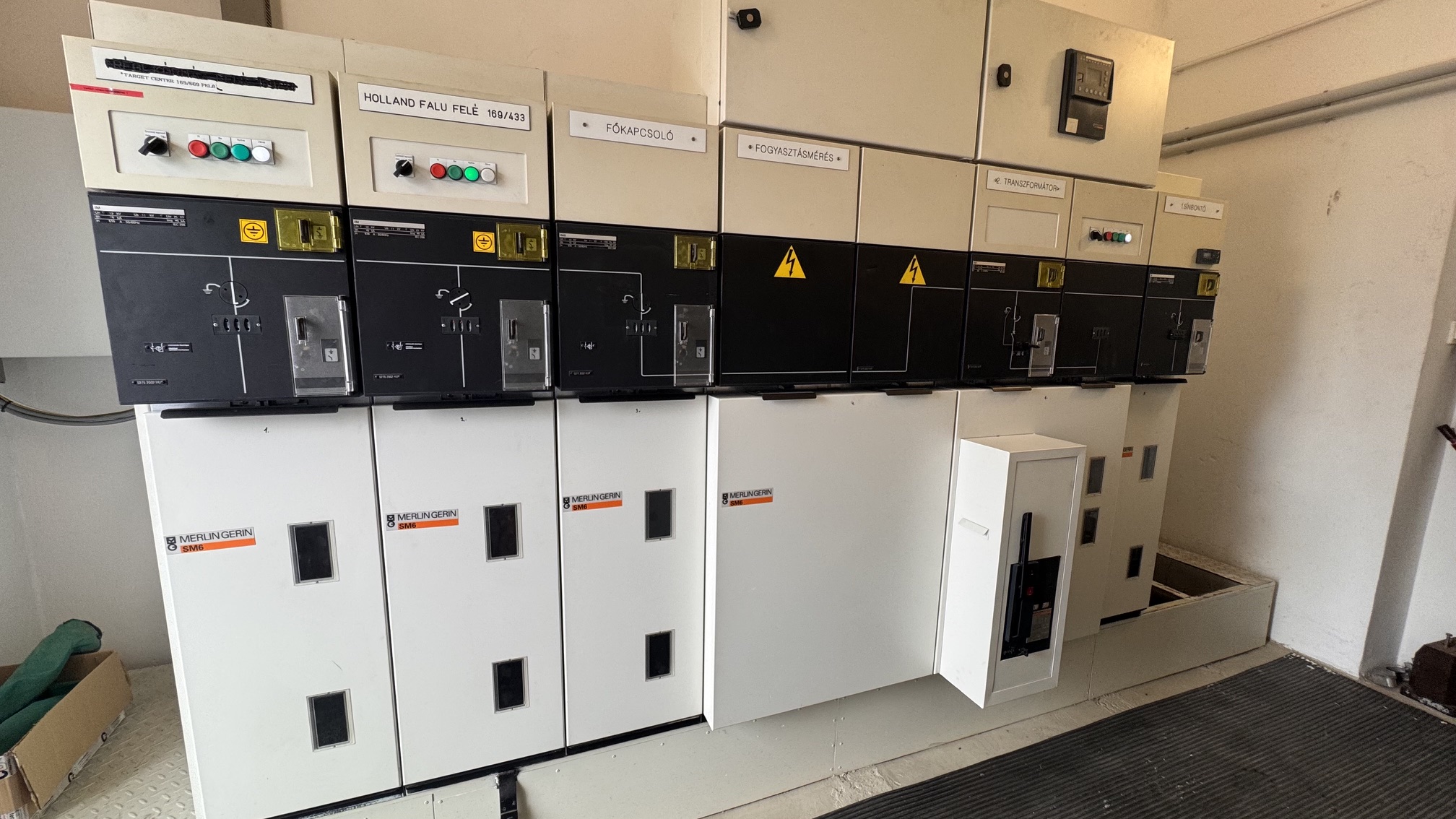

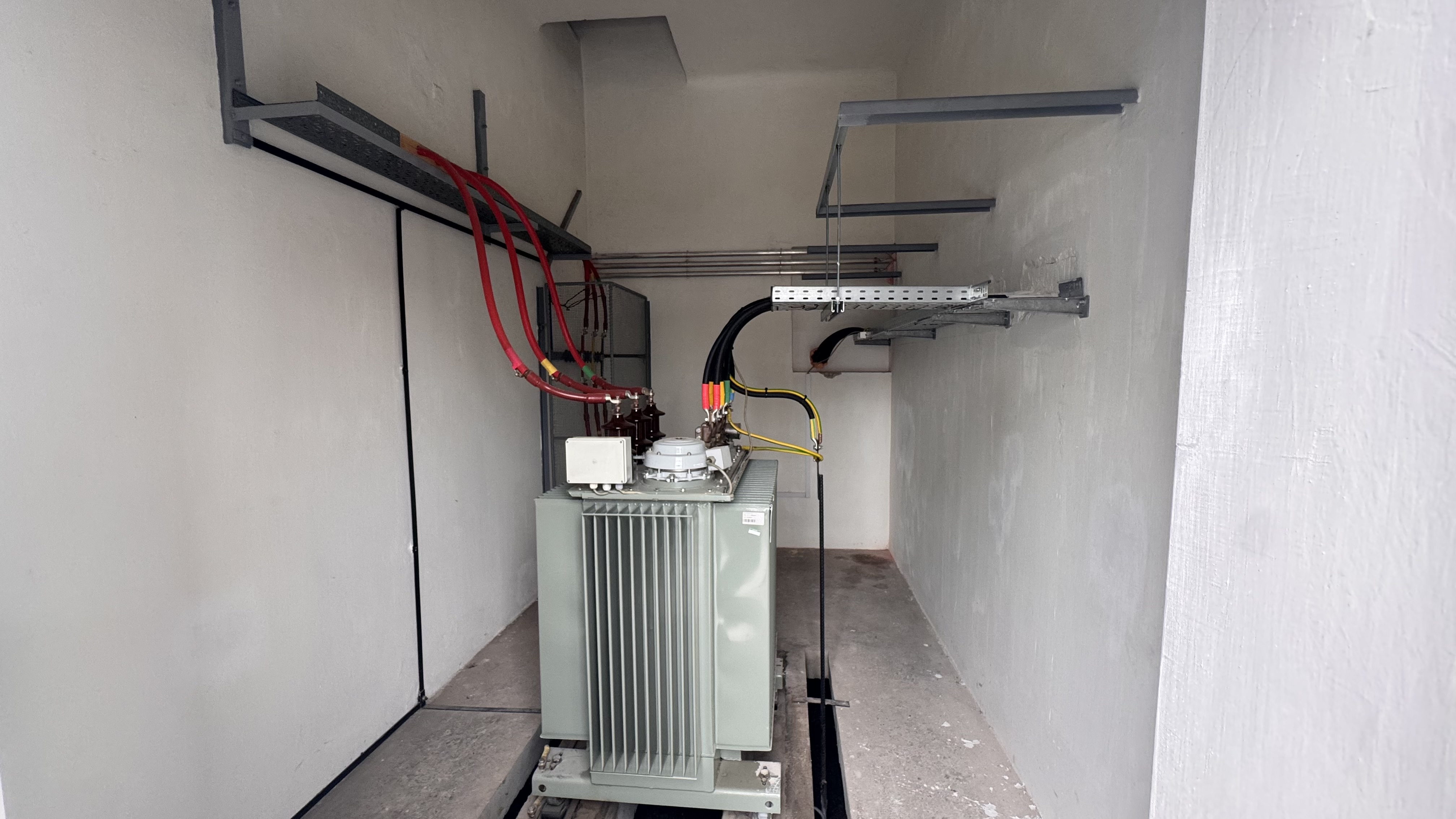

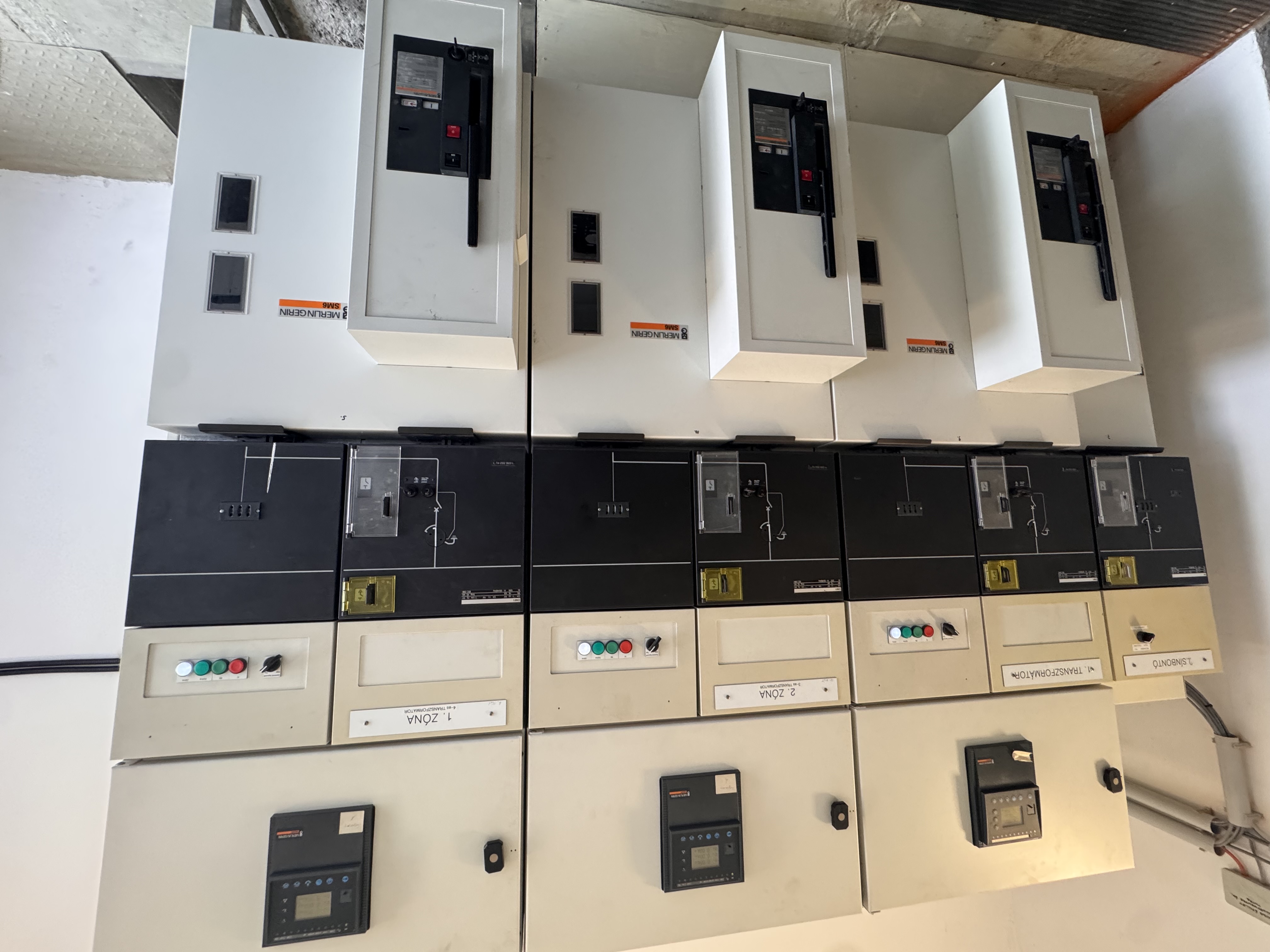

A fejlesztés egyik kiemelt műszaki sajátossága, hogy a rendszer a 20 kV-os középfeszültségű hálózaton keresztül a teljes kútkert energiaellátását is biztosítja. Az üzembiztonság érdekében az automatika 3 darab középfeszültségű szakaszoló kapcsoló és 5 darab KIF szakaszoló kapcsolóműködését hangolja össze, amelyek egy előre definiált kapcsolási szekvencia alapján hajtják végre az átkapcsolási folyamatot.
